一．概述：
高壓開關柜是發電廠，變電站重要的電氣設備，其主回路配有6組動，靜觸頭以及多處母排壓接點。由于運行高壓大電流狀態，若由于松動，老化等原因造成接點處接觸電阻的微小增加將使溫度迅速升高，而這又將加快觸頭的老化而使溫度繼續升高，若不及時發現處理，這種惡性循環將導致嚴重后果，危及供電安全；對觸頭，接點的溫度連續實時監測對保障開關柜安全運行是非常重要的。
保定科威電力KWCW-1-3高壓接點無線溫度監測裝置實現了對高壓接點溫度進行實時，在線監測，采用無線傳感器，成功解決了高壓，強電磁干擾等問題；每臺裝置可對18點溫度同時監測，若某點溫度超過設定值，裝置將發出報警信號通知值班人員及早處理；同時，將監測的數據通過現場總線實時上傳，多臺裝置可構成整個變電站高壓接點溫度監測網絡，極大的提高了開關設備運行可靠性。
二．系統特點：
1.連續在線監測：溫度值每20秒即刷新一次；
2.電池電量自診斷：實時顯示各無線傳感器的電池狀態；
3.安裝方便：傳感器體積小（最大外形60*35*25），重量輕（<150克）；
4.高精度：測溫分辨力0.1℃，精度+-0.5℃；
5. 高隔離電壓：可與110KV帶電體等電位安裝；
6.適用范圍廣：動靜觸頭，母排，箱變，刀閘，電纜接頭，母排接頭等；
7.大屏幕液晶顯示，全中文界面；

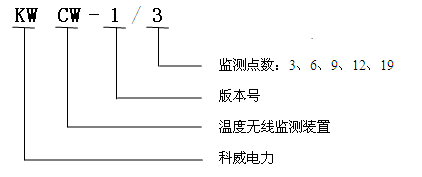

三．裝置型號說明：
四．技術參數：
傳感器：
1. 測溫范圍：-40℃---120℃；
2. 響應時間：<20秒；
3. 分辨力：0.1℃； 精度+-0.5℃；
4. 傳輸距離：>50米（無障礙）；
5. 電池使用：>5年；
監視器：
1. 電源：AC/DC 100-265V；
2. 功耗：<5W；
3. 監測路數：18點；
4. 超溫設定：40℃-----90℃；
5. 使用環境：溫度-20℃～85℃ 濕度≤90%
6. 報警接點：5A/250VAC；
7. 通訊：RS485接口，工業標準MODBUS-RTU協議；
五．裝置組成：

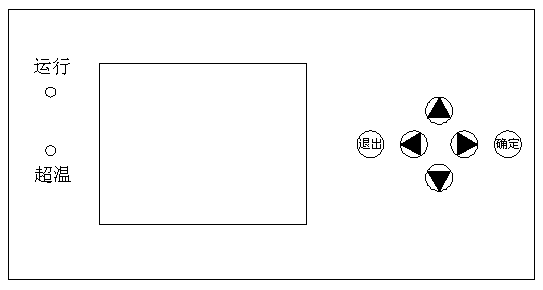

六．面板圖：
七． 操作說明：
1. 裝置上電后進入輪流顯示界面，每2秒切換一次
顯示界面，順序為上隔離，下隔離，母排，電纜頭等；
具體內容可在訂貨說明中注明；
2.按任意鍵可進入主菜單：
3.在主菜單下，按“△”“▽”鍵可進入相應
的子菜單：
4.“確定”鍵用以選定；
5.“退出”鍵用以退出當前界面，返回上一層；

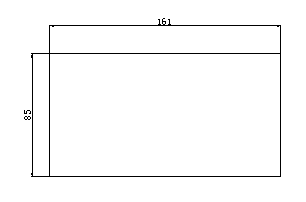

八．安裝及開孔：KWCW-1監視器為面板嵌入式安裝。
外形尺寸:172.5mmX100mmX154mm；
開孔尺寸:161 X 85mm。
傳感器的安裝請詳見作業指導書；

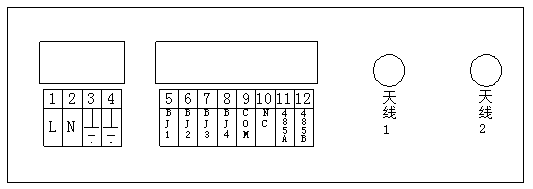

九.端子圖：
十．訂貨說明：
1.請?zhí)峁┕耋w編號及傳感器安裝位置名稱；
2.請注意監視器裝置開平尺寸；
3.請告知現場所需測溫點數。
